直流高压发生器产品主要技术性能1.脉冲高压输出：0—20KV 2.脉冲能量：400J（焦耳）3.高压脉冲周期：1—5秒（连续可调）4.内置储能电容：2μF/20KV 5.无线遥控距离：30 m6.电源电压：220V±10％ 50HZ7.环境温度：-20℃— 50℃四、操作说明1.使用设备前必须确保可靠接地（注：后面板高压地与电缆外铠连接，设备外壳与大地连接），并接好放电棒2.高压输出端口与被测电缆用高压线连接采用冲击闪络法测试，用高压线将高压输出端口与被测电缆芯线连接，使用双Q线将后面板采样插座与电缆故障测试仪主机连接进行波形采样3.合上电源开关，绿色电源指示灯亮4.用遥控器操作，按遥控器上相应按钮操作5.测试完成后，按“停止”按钮，“工作指示灯”灭，按“降压”按钮直至蜂鸣器响。6.按“球合”按钮至“球隙距离”指示灯灭，球隙自动放电7.关掉设备电源开关，切断电源8.用放电棒对电缆上残余高压进行放电，并在“放电”端进行放电五、遥控器介绍1.球离键：按此键放电球隙变大，指示灯点亮个数增加；2.启动键：按此键机器进入工作状态，工作指示红灯亮；3.升压键：点动式按此键，可使高压升压至放电打火；4.降压键：按此键，使高压降低，到零位蜂鸣器发出声响；5.停止键：按此键机器进入待机状态，电源（绿灯亮）；6.球合键：按此键放电球隙变小，指示灯点亮个数减少，动球回到零位时放电。与维护1.设备仪器应良好连接。“输出”端口引出的高压线应尽可能的远离金属外壳和地，应与被测电缆芯线相连。2.各设备及仪器应良好接地，电缆外皮接大地。3.做完高压冲闪后，一定要使球隙回零，使两球相碰，电容上存的电能才能放掉。4.为需用地线再次放电（用放电棒），确认电容的电已放完，才可接近主机。5.如遇突然断电，动球无法回零，须采用放电棒在“放电”端口对电容放电。6.如有故障和不正常声响、现象应按关机步骤及时关机。

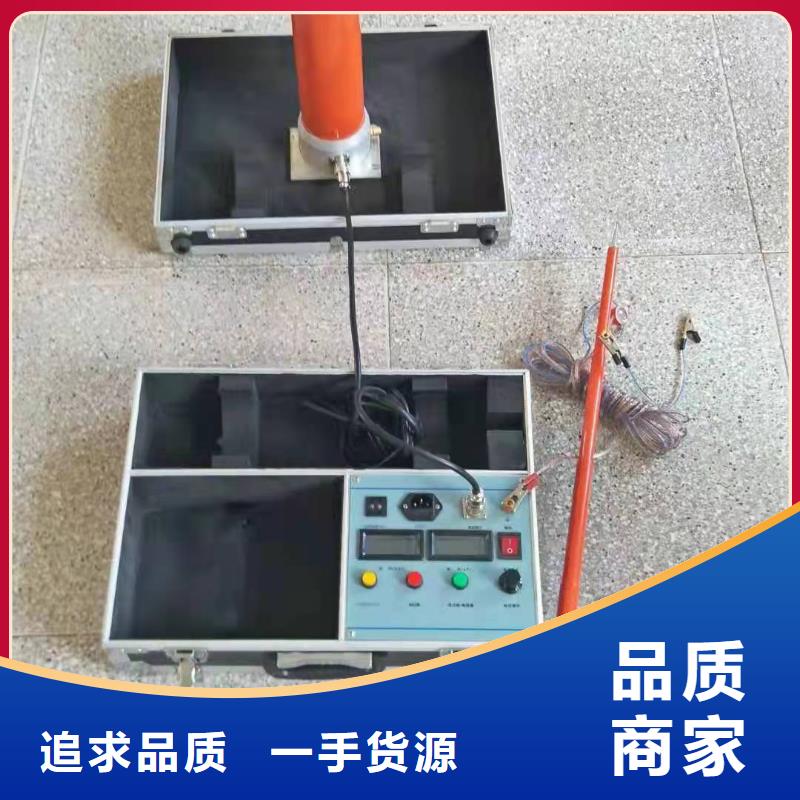

直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。

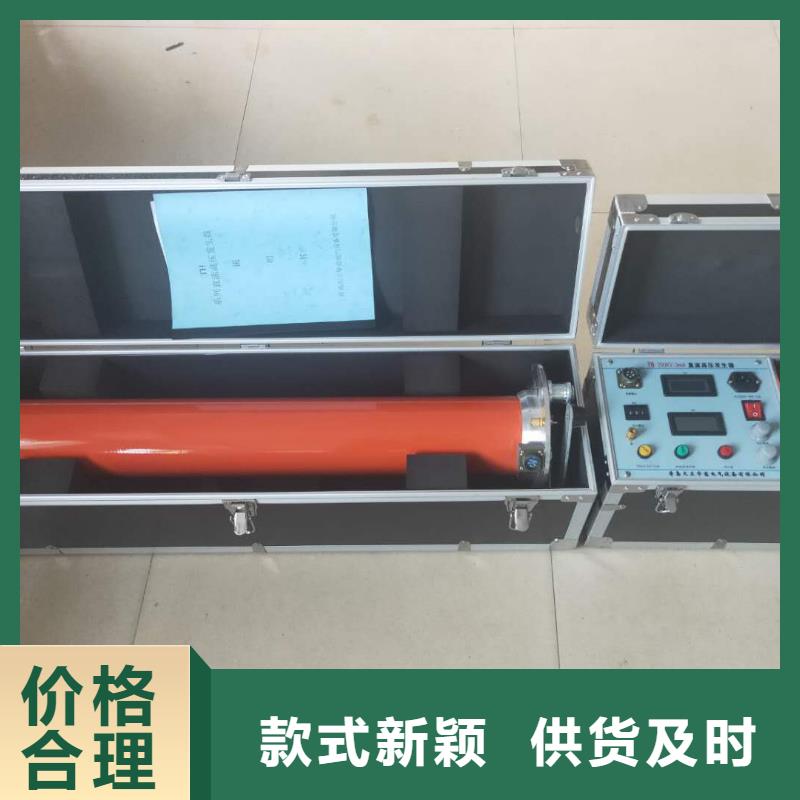

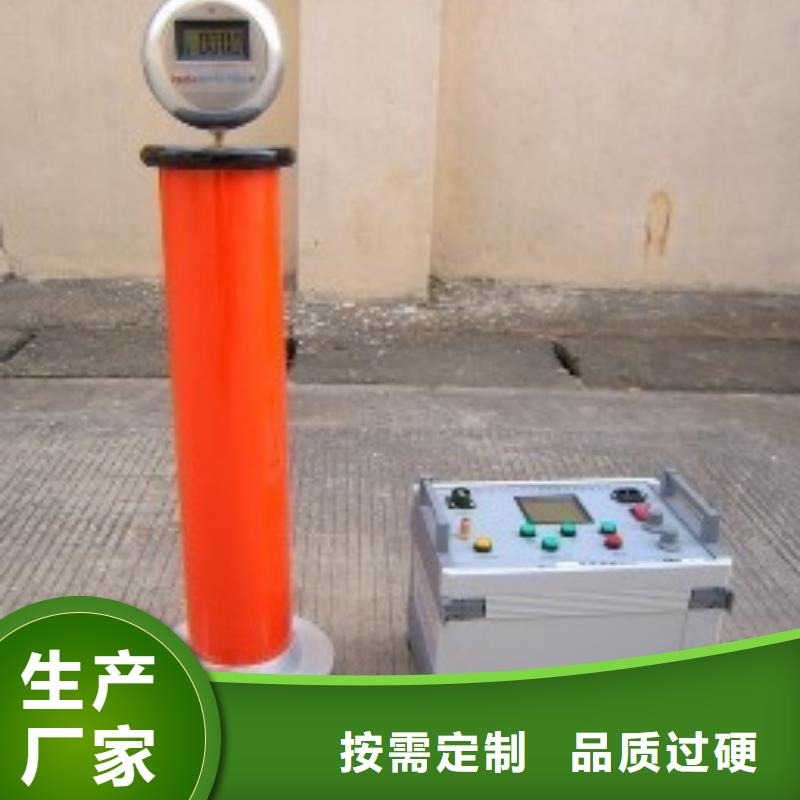

直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
