架空线路故障测试仪操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

架空线路故障测试仪 线路参数测试工作的步骤6.1 准备工作1) 编制参数测试方案，应历经：收集相关资料信息，现场踏勘 ，编写，审核，审定，批准等步骤。2) 落实相关人员，各相关人员应熟悉线路参数的测试方案。3) 备齐备好：测试设备、测试电源、测试用线、通讯工具、运输工具。4) 安排被测线路停电计划。6.2 现场试验工作顺序1) 完成被测线路的停电操作和措施；2) 许可工作的手续；3) 依次应先进行以下试验：a、在线路首端测试静电感应电压，线路两端均不接地，本测试装置已配置高内阻三相静电感应电压测试绝缘棒，可三相同时测取；b、线路末端接地时，在线路首端测试线路的电磁感应电压，操作本装置可直接完成三相同时测取；c、选择装置测试感应接地电流，操作线路远端接地测取电磁感应（干扰）电流，远端不接地测取电容（干扰）电流。4） 核对相别（新建、改建线路应作）。注意：①当被测线路静电感应电压超过1000V及以上时，不可使用普通的绝缘电阻表测试线路绝缘电阻，否则容易烧毁仪器，需采用具有抗感应电压的高压绝缘电阻测试仪完成线路绝缘测试及核对相序,建议选用我公司抗干扰线缆绝缘电阻测试仪。②当被测线路末端接地后，由首端测量到的电磁感应电压超过10V时，也不可使用直流电桥或直流电阻测试仪测试线路直流电阻，否则容易损毁仪器，需采用抗交流工频干扰的线缆直阻仪测试，建议选用我公司抗干扰的线缆直阻仪。

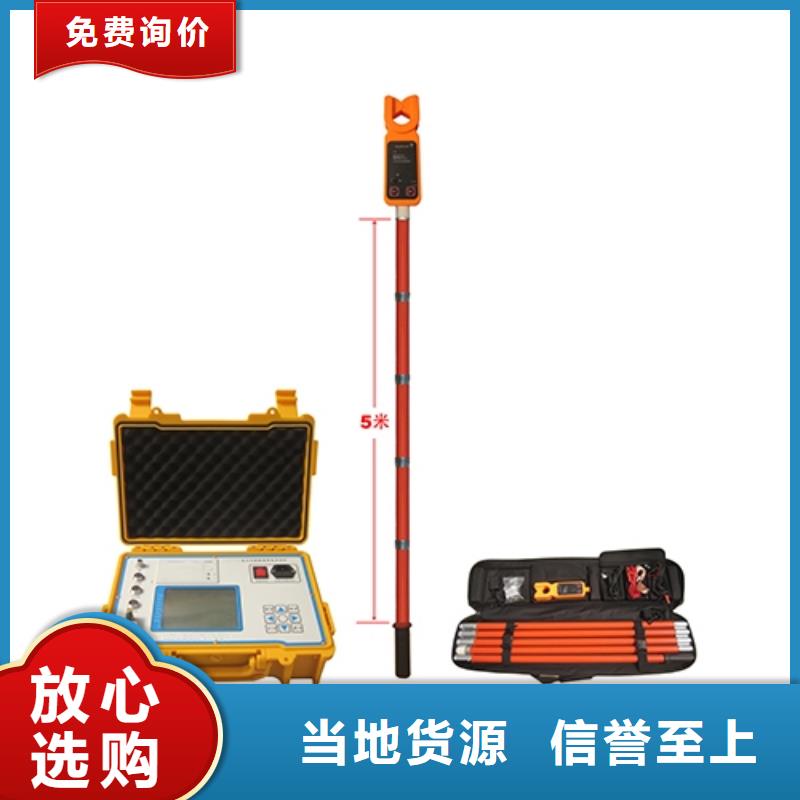

架空线路故障测试仪新的电网改造工程“三相三线”供电方式增强了配电线路的绝缘水平，提高了供电可靠性，减少了线路损耗。但也经常发生单相接地故障，特别是在大风、暴雨、冰雹等恶劣天气情况下，接地故障频繁发生，严重影响了电网的正常运行。故障发生后，由于线长范围广，采用传统的方法进行排查，很难快速准确查到故障点。配电线路单相接地故障点巡查装置（简称：巡查助手），用于6kV、10kV、20kV、35kV架空线路单相接地故障点的查找。对于瓷瓶击穿、避雷器击穿等隐蔽性接地故障，查找快速，减小线路检修人员的工作强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。钳表与接收器技术规格检测方式钳形CT，积分方式传输方式433MHz无线RF传送，传输距离约30mLCD尺寸62mm×44mm装置尺寸长100mm×厚35mm×高204mm钳口尺寸Ф50mm 测量范围0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采样频率2次/秒分 辨 率0.1mA测试精度±2％±5dgt （23℃±5℃，80％RH以下） 数据存储200组，存储过程中“MEM”符号指示， “FULL”符号闪烁显示表示存储已满线路电压线路带电不超过35kV（带绝缘杆操作）数据保持检测模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消保持数据查阅“MR”符号指示，能上下翻阅所存数据超量程溢出显示“OL A”符号显示无信号指示当手抄器未收到发射信号时动态显示“NO SIGNAL- - - -”符号自动关机若不检测时约15分钟后，装置自动关机电源DC6V 4节7号碱性电池，无线接收：5节1.5V5号碱性电池电池电压当电池电压低于5.4V时，电池电压低符号 显示，提醒更换电池 装置重量钳表和手抄器总重量2.5Kg（含绝缘杆和电池）工作环境温湿度-10℃～40℃； 80％Rh以下存放环境温湿度-10℃～60℃； 70％Rh以下干扰不受433MHz同频信号干扰绝缘杆尺寸伸缩式令克棒0.9米/节（4节）绝缘强度AC 40kV/rms (绝缘杆与钳芯之间)结构防滴漏Ⅱ型
